Hur väljer man rätt metallografiskt mikroskop?

Att välja idealet Upprätt metallografiskt mikroskop är ett avgörande beslut för alla laboratorier som är involverade i materialvetenskap, felanalys eller kvalitetskontroll. Rätt instrument låser upp de mikroskopiska hemligheterna av ett material struktur, direkt kopplar det till dess fysiska egenskaper. Med olika konfigurationer och specifikationer tillgängliga kan det vara komplicerat att navigera i alternativen. Den här omfattande guiden är utformad för att avmystifiera processen och hjälpa dig att förstå de viktigaste skillnaderna, funktionerna och övervägandena för att göra en välgrundad investering som kommer att tjäna dina forsknings- och analysbehov i många år framöver.

Förstå grunderna: Vad är ett upprätt metallografiskt mikroskop och hur fungerar det?

An Upprätt metallografiskt mikroskop är ett optiskt mikroskop speciellt utformat för att observera mikrostrukturen hos ogenomskinliga, fasta material. Till skillnad från biologiska mikroskop som förlitar sig på transmitterat ljus genom tunna prover, använder metallografiska mikroskop reflekterat ljus eller epi-belysning. I denna konfiguration kommer ljus från en källa ovanför provet, färdas ner genom objektivlinsen – som också fungerar som kondensorn – belyser den polerade och ofta etsade ytan på provet. Ljuset reflekteras sedan tillbaka från provet, genom samma objektivlins, och upp till okularen eller kameran för observation. Denna metod avslöjar kritiska egenskaper som korngränser, faser, inneslutningar och bevis på deformation, som är avgörande för att bestämma ett material egenskaper, bearbetningshistorik och prestanda. Det grundläggande arbetsflödet inom metallografi involverar exakt provberedning, vilket är en domän där omfattande företag som Hangzhou Jingjing Testing Instrument Co., Ltd. tillhandahålla integrerade lösningar som erbjuder inte bara själva mikroskopen utan också den kompletterande provberedningsutrustningen som krävs för att uppnå felfria resultat.

• Grundprincip: Epi-belysning (reflekterat ljus) för observation av ogenomskinliga prover.
• Nyckelkomponenter: Högintensiv ljuskälla, plankorrigerade mål, exakt mekanisk scen och integrerad kameraport.
• Primär tillämpning: Avslöjar mikrostrukturen hos metaller, legeringar, keramik och andra tekniska material för att bedöma kvalitet och prestanda.

Upprätt vs. Inverterad: En detaljerad jämförelse av metallografiska mikroskop

Ett grundläggande val inom metallografisk analys är mellan en upprätt och en inverterad mikroskopdesign. Medan båda använder reflekterat ljus, erbjuder deras optiska och mekaniska layouter distinkta fördelar för olika applikationer. An Upprätt metallografiskt mikroskop kännetecknas av dess objektivlinser placerade ovanför provbordet. Användaren placerar det förberedda provet med observationsytan vänd uppåt. Denna design är mycket intuitiv och möjliggör enkel navigering över provytan. Däremot placerar ett inverterat mikroskop objekten under ett fast ställe, och provet placeras med observationsytan nedåt. Den här jämförelsen är avgörande för att labb ska förstå vilken konfiguration som bäst passar deras typiska arbetsflöde och provtyper, vilket säkerställer effektivitet och noggrannhet i den dagliga verksamheten.

• Upprättstående mikroskop arbetsflöde: Provet placeras med framsidan uppåt på scenen; mål sänks uppifrån för fokusering.
• Arbetsflöde för inverterat mikroskop: Provet placeras med framsidan nedåt på scenen; scenen förblir fixerad medan objektivtornet rör sig vertikalt för fokusering.

En guide till hur du använder ditt upprättstående metallografiska mikroskop

Att behärska driften av din Upprätt metallografiskt mikroskop är avgörande för att få konsekventa bilder av hög kvalitet som ligger till grund för tillförlitlig analys. Korrekt användning börjar med noggrann provberedning, eftersom inte ens det bästa mikroskopet kan avslöja detaljer som döljs av dålig förberedelse. Provet måste sektioneras, monteras, slipas, poleras och ofta etsas för att avslöja dess verkliga mikrostruktur. När ett väl förberett prov är säkrat på scenen, är nästa kritiska steg att installera Köhler-belysning. Denna standardiserade justeringsprocedur säkerställer att provet är jämnt belyst, vilket ger maximal kontrast och upplösning utan bländning eller hot spots, vilket är viktigt för noggrann observation och fotografering.

• Steg 1: Provberedning: Grunden för all metallografi. Detta innebär att skapa en repfri, spegelliknande yta som är representativ för materialets verkliga tillstånd.
• Steg 2: Köhler-belysning: En tvåstegsprocess som involverar fokusering av bilden och sedan centrering och fokusering av fältbländaren för att uppnå enhetlig, ljus belysning utan artefakter.
• Steg 3: Målval: Börja med ett objektiv med låg förstoring för att lokalisera området av intresse, gå sedan till högre förstoringar för detaljerad analys. Använd alltid plankorrigerade mål för att hålla hela synfältet i fokus.
• Steg 4: Observation och analys: Undersök systematiskt provet vid olika förstoringar. Använd olika kontrastlägen (ljusfält, mörkfält, polariserat ljus) efter behov för att förbättra specifika mikrostrukturella egenskaper.

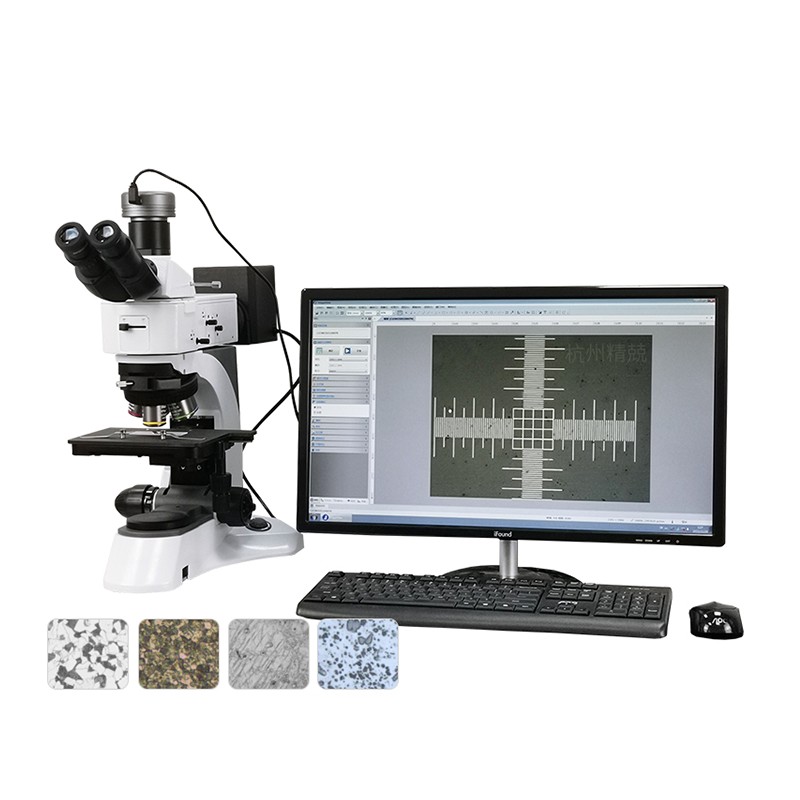

Viktiga egenskaper hos ett modernt digitalt upprätt metallografiskt mikroskop med kamera

Utvecklingen från rent visuell inspektion till digital dokumentation och analys har förändrat materialvetenskapen. En modern digitalt upprätt metallografiskt mikroskop med kamera är inte längre ett enkelt optiskt instrument utan en komplett bildbehandlingsarbetsstation. Kärnan i detta system är en högupplöst vetenskaplig kamerasensor, vanligtvis CMOS eller CCD, som fångar den optiska bilden som produceras av mikroskopet. Kvaliteten på denna kamera, mätt i megapixlar och dynamiskt omfång, påverkar direkt detaljnivån du kan spela in. Hårdvaran är dock bara hälften av ekvationen. Den verkliga kraften låses upp av sofistikerad bildanalysmjukvara som möjliggör kvantitativ mätning, en förmåga som flyttar analys från subjektiv beskrivning till objektiv data.

• Högupplöst kamera: Viktigt för att fånga fina mikrostrukturella detaljer. Leta efter sensorer med lågt brus, hög kvanteffektivitet och bra upplösning (5 megapixlar och mer är standard för forskning).
• Bildanalysprogramvara: Möjliggör kvantitativa mätningar som kornstorlek (enligt ASTM E112), fasareaandel, inneslutningsklassning och beläggningstjocklek.
• Digital dokumentation: Möjliggör enkel arkivering av mikrofotografier, skapande av standardiserade rapporter och spårbarhet för kvalitetsrevisioner och långsiktiga forskningsprojekt.

Att välja det bästa upprättstående metallografiska mikroskopet för materialvetenskap

Att identifiera bästa metallografiska mikroskopet för materialvetenskap kräver en noggrann bedömning av dina specifika applikationsbehov och framtida mål. Kraven för att analysera nanostrukturerade tunna filmer skiljer sig mycket från dem för att undersöka grovkornigt gjutjärn. Därför är det första steget att tydligt definiera vilka typer av material du kommer att studera, de funktionsstorlekar du behöver lösa och vilka typer av analyser du kommer att utföra. När applikationen är definierad kan du fokusera på de kritiska tekniska specifikationerna som kommer att avgöra mikroskopets prestanda. Detta innebär en djupdykning i det optiska systemet, mekanisk stabilitet och tillgången till avancerade kontrasttekniker som kan avslöja dolda detaljer i utmanande prover.

• Applikationsdrivet urval:
  • Metaller och legeringar: Kräver ljusfält och mörkfält. Polariserat ljus är användbart för icke-kubiska metaller.
  • Keramik och sintrade material: Dra nytta av polariserat ljus och kameror med högt dynamiskt omfång för att hantera extrem kontrast.
  • Kompositer och polymerer: Kan kräva differentiell interferenskontrast (DIC) för att förstärka topografiska skillnader mellan faserna.
• Utvärdera tekniska specifikationer:
  • Optisk prestanda: Leta efter oändlighetskorrigerade optiska system och plankorrigerade objektiv för att säkerställa ett plant synfält över hela bilden.
  • Mekanisk stabilitet: En tung, styv ram är avgörande för att dämpa vibrationer, vilket är avgörande för arbete med hög förstoring och skarp digital bild.
  • Ergonomi och uppgraderingsmöjligheter: Tänk på användarkomfort och om systemet kan uppgraderas med nya kameror, scener eller mjukvara i framtiden.

Förstå investeringar: Upprätt metallografiskt mikroskop Prislista och faktorer

När man forskar om en upprätt metallografiskt mikroskop prislista , kommer du att möta ett brett utbud, från några tusen till tiotusentals dollar. Denna variation är inte godtycklig; det återspeglar direkt instrumentets kapacitet, prestanda och livslängd. En grundläggande modell för rutinmässiga kvalitetskontroller i en verkstad kommer förståeligt nog att kosta mindre än ett system av forskningsklass utrustat för avancerad kvantitativ analys. De primära kostnadsdrivkrafterna återfinns i kvaliteten på optiken, automationsnivån och det digitala bildsystemets sofistikerade. Genom att förstå dessa faktorer kan du anpassa din budget till dina faktiska tekniska krav, vilket säkerställer att du investerar i ett system som uppfyller dina behov utan att betala för onödiga funktioner.

• Prisintervallsfördelning:
  • Ingångsnivå: Grundmodeller med standardoptik och manuellt steg för rutininspektion.
  • Mellanklass: Förbättrad optik (Plan Fluorite), grundläggande digitalkamera och motoriserade komponenter.
  • Forskningsgrad: Planapokromatiska mål av högsta kvalitet, helautomatisk scen och fokus och en avancerad vetenskaplig kamera.
• Viktiga kostnadsfaktorer:
  • Optik: Typen av objektiv korrigering (Achromat vs Plan Apochromat) är en stor kostnadsskillnadsfaktor.
  • Automation: Motoriserade scener, fokusdrifter och torn lägger till betydande kostnader men förbättrar avsevärt genomströmning och reproducerbarhet.
  • Kamera och programvara: Kamerans upplösning och känslighet, tillsammans med analysmjukvarans möjligheter, utgör en väsentlig del av den totala investeringen.

FAQ

Vad är skillnaden mellan ett metallografiskt mikroskop och ett biologiskt mikroskop?

Den grundläggande skillnaden ligger i belysningssystemet och de prover de är utformade för att observera. A Upprätt metallografiskt mikroskop använder reflekterat ljus (epi-belysning) för att belysa ytan på ogenomskinliga prover som metaller och keramik. Ljuskällan och ljusbanan är integrerade ovanför provet. Däremot ett biologiskt mikroskop, såsom en typisk Inverterat biologiskt mikroskop , använder transmitterat ljus som passerar genom transparenta eller halvtransparenta prover som celler eller vävnader. Ljuskällan är placerad under provet scenen. Denna centrala distinktion gör dem olämpliga för varandras primära tillämpningar.

Kan jag använda ett upprätt metallografiskt mikroskop för hårdhetstestning?

Inte direkt. An Upprätt metallografiskt mikroskop och a Brinell hårdhetstestare är kompletterande instrument i ett materiallabb men tjänar olika syften. Mikroskopet används för att observera och analysera mikrostrukturen. En hårdhetstestare (som Brinell, Vickers eller Rockwell) används för att mäta ett material motstånd mot intryck. De två används dock ofta i följd: ett hårdhetstest kan utföras på ett prov, och sedan monteras, poleras och undersöks samma prov under mikroskopet för att observera fördjupningen och den omgivande mikrostrukturen för egenskaper som arbetshärdning. Företag gillar Hangzhou Jingjing Testing Instrument Co., Ltd. levererar ofta båda typerna av utrustning, och erkänner deras synergistiska roll i fullständig materialkarakterisering.

Hur viktig är kameraupplösningen på ett digitalt metallografiskt mikroskop?

Kameraupplösning är kritiskt viktig för kvantitativ analys men måste balanseras med mikroskopets optiska upplösning. En kamera med mycket hög megapixel kan inte lösa detaljer finare än vad mikroskopets optik kan ge. Nyckeln är att uppnå en bra matchning. För de flesta applikationer räcker det med en vetenskaplig kamera på 5 till 12 megapixlar. Högre upplösning är fördelaktigt om du behöver fånga ett mycket stort synfält med hög förstoring för panoramasömmar eller om du behöver zooma in digitalt i bilder utan pixelering. I slutändan är sensorns dynamiska omfång (förmåga att se detaljer i både ljusa och mörka områden) och känslighet för svagt ljus ofta lika viktigt som antalet råa pixlar.

Vilket underhåll kräver ett upprätt metallografiskt mikroskop?

Regelbundet underhåll är viktigt för att bevara bildkvaliteten och instrumentets livslängd. Nyckeluppgifter inkluderar:

• Dagligen: Rengör försiktigt de yttre ytorna. Håll området dammfritt.
• Varje vecka/månad: Rengör försiktigt de yttre ytorna på okularen och objektivlinserna med lämplig linsväv och rengöringsmedel. Blås bort damm från scenen och andra mekaniska delar.
• Årligen: Överväg en professionell inspektion och kalibrering av tillverkaren eller en kvalificerad tjänsteleverantör, såsom metrologiledningsteamet på Hangzhou Jingjing Testing Instrument Co., Ltd. , för att säkerställa att mekanisk och optisk inriktning förblir perfekt.

Korrekt skötsel förhindrar repor på dyr optik och säkerställer att systemet fortsätter att leverera tillförlitlig data av hög kvalitet.
