Metallografisk förbearbetningsutrustning och förbrukningsvaror Komplett guide

Grunden för noggrann metallografisk analys: provberedning

Metallografisk förbearbetningsutrustning och förbrukningsvaror utgör det kritiska första steget i arbetsflöden för materialkarakterisering. Innan ett prov når mikroskopet – oavsett om det är optisk, svepelektron- eller elektronbackscatter-diffraktion – måste dess yta förberedas till en standard som avslöjar verkliga mikrostrukturella egenskaper utan att introducera artefakter från sektionering, montering eller nötning. Ett dåligt preparerat prov kan inte korrigeras vid bildbehandlingsstadiet ; deformationsskikt, relief, utsmetande och utdragbara hålrum som skapas under beredningen är permanenta och kommer att ge missvisande analysresultat.

Förbearbetningssekvensen följer ett definierat förlopp: sektionering → montering → planslipning → grovpolering → finpolering → slutlig polering → etsning. Varje steg beror på den korrekta kombinationen av utrustningskapacitet och val av förbrukningsmaterial. Utbudet av förbrukningsvaror – metallografiskt mosaikpulver, polerdukar, aluminiumoxidvätska, diamantsuspension och kolloidala lösningar av kiseldioxid – fyller alla en specifik funktion inom denna sekvens och är inte utbytbara.

Metallografisk förbearbetningsutrustning : Kärninstrument

Ett komplett metallografiskt beredningslaboratorium kräver en uppsättning instrument, vart och ett konstruerat för ett specifikt steg av provbearbetningen. Utrustningsvalet måste ta hänsyn till provmaterialets hårdhet, genomströmningskrav och den ytfinishspecifikation som krävs av nedströms analytiska tekniker.

Sektions- och skärutrustning

Slipmaskiner och precisionssågar av diamanttråd är de två primära skärningsteknikerna som används i metallografiska laboratorier. Slipande skärmaskiner använd hartsbundna eller gummibundna skärhjul som roterar med 2 800–3 500 rpm med kontinuerlig kylvätskeflöde för att minimera termiska skador. För järnlegeringar är aluminiumoxidhjul standard; för icke-järnhaltiga och keramiska material är kiselkarbidhjul att föredra. Precisionsavskärningsmaskiner utrustade med provskruvstycken och matningshastighetskontroll uppnår skärningsinducerade deformationsskikt av mindre än 50 µm i härdat stål, jämfört med 200–500 µm för handmanövrerade vinkelslipmaskiner. Diamanttrådsågar arbetar med betydligt lägre skärkrafter och är det rätta valet för spröd keramik, halvledarmaterial och arkeologiska prover där det är ytterst viktigt att minimera mekanisk skada.

Monteringspressar

Varma kompressionsmonteringspressar kapslar in sektionerade prover i härdplast eller termoplast under kontrollerad temperatur och tryck. Standarddriftsparametrar för fenol- och epoximontage är 150–180°C vid 250–300 bar , hålls i 4–8 minuter följt av en vattenkyld tryckavlastningscykel. Moderna automatiska monteringspressar utför hela cykeln utan operatörsingripande och ger konsekvent monteringsgeometri – avgörande för automatiserade poleringssystem som använder provhållare med fasta höjdtoleranser. Monteringspresscylinderdiameter (25 mm, 30 mm, 40 mm och 50 mm är standard) bestämmer monteringsstorleken och måste matcha preparathållarens diameter för polersystemet i laboratoriet.

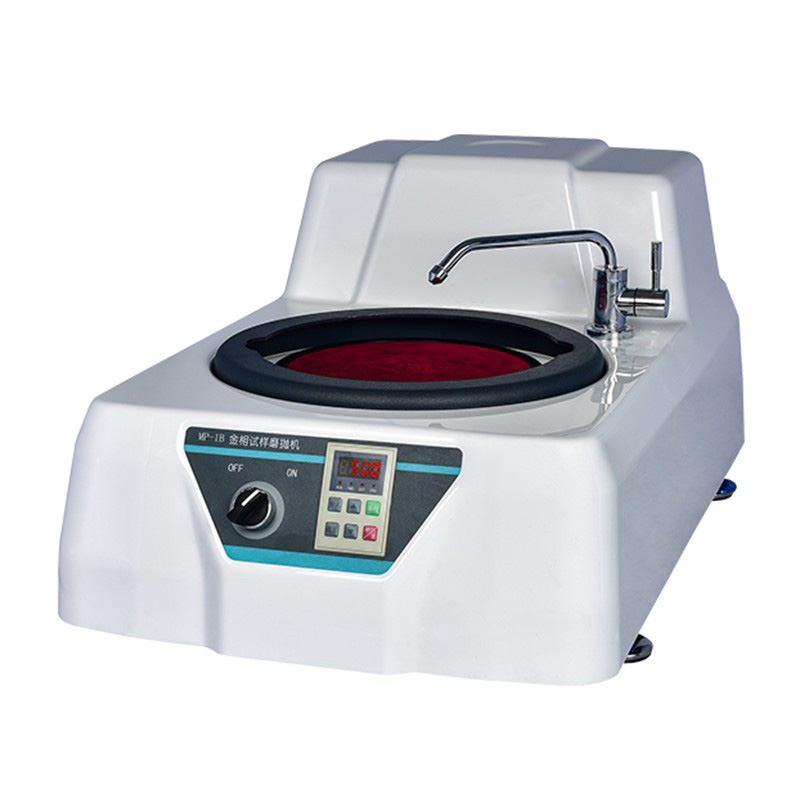

Slip- och poleringssystem

Automatiserade slip- och polermaskiner är den mest effektiva utrustningsinvesteringen i ett metallografiskt laboratorium. Halvautomatiska och helautomatiska system använder en roterande platta med ett motroterande provhuvud, som applicerar programmerbar nedåtkraft (vanligtvis 10–50 N per prov ), rotationshastighet (50–300 rpm) och bearbetningstid för varje förbrukningssteg. Reproducerbarheten hos automatiserade system eliminerar operatör-till-operatör variation i ytfinish och kantbeständighet – de två vanligaste källorna till förberedelseinducerade fel i manuella poleringsarbetsflöden. Centrala kraftsystem applicerar kraft på hela provhållarenheten; individuella kraftsystem applicerar kontrollerad kraft på varje prov oberoende av varandra, vilket krävs vid bearbetning av prover med olika hårdhet i samma hållare.

Metallografisk mosaikpulver: val av monteringsmassa och prestanda

Metallografisk mosaikpulver – även kallat monteringsharts eller inbäddningsmassa – har flera funktioner utöver att bara hålla provet i en bekväm geometri. Monteringsmaterialet måste stödja provets kant under slipning och polering för att förhindra avrundning, motstå de lösningsmedel och etsmedel som används i efterföljande beredningssteg och ge tillräcklig hårdhetskontrast mot provet för att undvika differentiell reliefpolering.

De viktigaste typerna av monteringsmassa och deras urvalskriterier är:

• Fenolpulver (bakelit). — Standardvalet för järnlegeringar och de flesta industriella metaller där kanthållning inte är kritisk. Härdar till ett hårt, ogenomskinligt fäste med en Vickers hårdhet på cirka 35–45 HV. Resistent mot de flesta etsmedel inklusive nital och Kellers reagens. Bearbetningstemperatur: 150–160°C.
• Diallylftalat (DAP) pulver — Föredraget när överlägsen kanthållning krävs, såsom för beläggningar, härdade skikt och ytbehandlingar. DAP-fästen är hårdare än fenol (50–60 HV) och uppvisar lägre krympning under härdning, vilket ger bättre kontakt mellan prov och montering och minskar risken för spaltbildning som leder till kantavrundning.
• Mineralfyllt epoxipulver — Används för prover som kräver maximal kanthållning och kemikaliebeständighet. Fyllnadspartiklar (vanligtvis aluminiumoxid eller kiselkarbid) ökar monteringshårdheten till 60–80 HV och förbättrar polerbarheten till en nivå som är närmare den för många metallexemplar, vilket minskar differentialavlastningen.
• Ledande monteringspulver — Grafitfyllda eller kopparfyllda fenolföreningar som producerar elektriskt ledande fästen för SEM- och EBSD-analys utan behov av sputterbeläggning. Konduktivitetsvärden för 10⁻² till 10⁻¹ S/cm är möjliga med kopparfyllda formuleringar.

För värmekänsliga prover – lödmaterial, polymerer och legeringar med låg smältpunkt – ersätter kallhärdande epoxi- eller akrylsystem helt varmkompressionsmontering och härdar vid rumstemperatur under minimalt tryck under 8–24 timmar.

Metallografisk polerduk: tupplur, hårdhet och applikationsmatchning

Val av polerduk är ett av de mest följdriktiga besluten för förbrukningsmaterial vid metallografisk beredning eftersom duken styr skärgeometrin för den slipande suspensionen som används vid varje poleringssteg. Tygmaterialet, tupphöjden och hårdheten avgör hur slipande partiklar hålls och hur fritt de rör sig över provets yta – vilket direkt påverkar materialavlägsningshastigheten, repdjupet och reliefbildningen.

Ett vanligt förberedelsefel är att använda en trasa med överdriven tupphöjd vid diamantpolering. Dukar med hög tupplur gör att slipande partiklar kan röra sig fritt och anta slumpmässiga riktningar, vilket producerar repor i flera riktningar och ökad lättnad mellan faser med olika hårdhet. Hårda dukar med låg tupplur som används med diamantupphängningar ger mer riktade, grundare repor som tas bort effektivt vid det efterföljande poleringssteget.

Polerande slipmedel: Jämfört med diamant, aluminiumoxid och kiseldioxid

De tre huvudsakliga familjerna av polerande slipmedelsvätskor som används vid metallografisk beredning - diamantsuspension, aluminiumoxidpolervätska och kolloidal kiseldioxid - intar distinkta positioner i beredningssekvensen och väljs baserat på materialet som förbereds, den ytfinish som krävs och den analytiska teknik som följer.

Diamantpoleringsvätska

Diamantpoleringssuspensioner är det primära slipmedlet för grov- och mellanpoleringsstegen. Syntetiska monokristallina eller polykristallina diamantpartiklar suspenderas i antingen en vattenbaserad eller oljebaserad bärare i koncentrationer av 0,1–2,0 karat per 100 ml . Partikelstorleksgraderna sträcker sig från 9 µm (grov) till 6 µm, 3 µm, 1 µm och 0,25 µm (fin), med varje steg som tar bort repskiktet som infördes av den föregående kvaliteten. Diamonds hårdhet på 10 på Mohs-skalan gör den effektiv på alla metalliska och keramiska material, inklusive härdat stål över 65 HRC, volframkarbid och aluminiumoxidkeramik som inte kan poleras med mjukare slipmedel. Vattenbaserade diamantsuspensioner är kompatibla med de flesta putsdukar och är standardvalet för automatiserade system; oljebaserade suspensioner minskar vattenhaltig korrosion på reaktiva metaller som aluminiumlegeringar och magnesium.

Alumina polervätska

Aluminiumoxid (Al₂O₃) poleringssuspensioner används främst för mellanliggande till slutlig polering av icke-järnmetaller, kopparlegeringar, aluminium och titan. Finns i alfa-aluminiumoxid (monokristallin, hårdare, mer aggressiv) och gamma-aluminiumoxid (polykristallin, mjukare, ger finare finish) i partikelstorlekar på 0,05 µm, 0,3 µm och 1,0 µm . Aluminiumoxidsuspensioner appliceras vanligtvis på medelhög ull eller syntetiska dukar och uppnår ytråhetsvärden på Ra < 5 nm på aluminiumlegeringar. En viktig begränsning av aluminiumoxid är dess tendens att bäddas in i mjuka metaller - särskilt ren aluminium och koppar - vilket lämnar vita rester synliga under mikroskopet som kan felidentifieras som andrafaspartiklar. Noggrann ultraljudsrengöring i isopropanol efter aluminiumoxidpolering är viktigt innan du går vidare till etsning eller SEM-undersökning.

Silicon Dioxide (Kolloidal Silica) Polervätska

Kolloidala kiseldioxidsuspensioner – vanligen kallade OPS (oxide polishing suspension) – är standardslipmedlet för slutlig polering för EBSD-provberedning och för material där högsta ytkvalitet krävs. Kolloidala kiseldioxidpartiklar av 0,02–0,06 µm i en lätt alkalisk bärare (pH 9,5–10,5) utför både mekanisk nötning och kemisk upplösning av det deformerade ytskiktet samtidigt. Denna kemomekaniska verkan tar bort det tunna amorfa deformationsskiktet som finns kvar efter diamantpolering - ett skikt som är osynligt i optisk mikroskopi men ger dålig Kikuchi-mönsterkvalitet i EBSD. Kolloidal kiseldioxid är särskilt effektiv på titanlegeringar, nickelsuperlegeringar, rostfria stål och eldfasta metaller. Handläggningstider för 15–45 minuter på en vibrerande polermaskin eller 2–5 minuter på en roterande polermaskin med en kemomekanisk trasa är typiska. Det alkaliska pH-värdet kräver noggrann hantering och noggrann sköljning för att förhindra ytfläckning, och kolloidala kiseldioxidsuspensioner måste förhindras från att torka på tyget eller provets yta eftersom den torkade gelén är svår att ta bort utan att återinföra ytskador.

Bygga en förberedelsesekvens: Matcha utrustning och förbrukningsmaterial till material

Effektiv metallografisk beredning kräver val av utrustning och förbrukningsmaterial som en integrerad sekvens snarare än isolerat. Följande principer styr sekvensdesign över materialkategorier:

• Hårda järnlegeringar (stål >400 HV) — Varmkompressionsfäste med DAP eller mineralfyllt pulver → SiC-slippapper 220/500/1200 korn → 9 µm diamant på hårt tyg → 3 µm diamant på medelstort tyg → 1 µm diamant på duk med kort tupplur → kolloidal mekanisk kiseldioxid på 1 µm direkt för kemisk silika på 1 eller SD µm för optisk mikroskopi.
• Aluminiumlegeringar — Kallhärdande epoxifäste (för att undvika åldringshärdande effekter från pressvärme) → SiC-papper → 3 µm diamant på medium tyg → 0,3 µm aluminiumoxid på mjuk duk → 0,05 µm kolloidal kiseldioxid på vibrationspolerare för EBSD. Undvik överdrivet tryck vid alla poleringssteg för att förhindra att den mjuka matrisen smetar ut.
• Hårdmetaller och keramik — Fenoliskt eller ledande fäste → diamantslipskiva (70–125 µm) → 15 µm diamant på hårt tyg → 6 µm diamant → 3 µm diamant → 1 µm diamant på tyg med kort tupplur. Aluminiumoxid och kolloidal kiseldioxid är i allmänhet ineffektiva på material hårdare än 1 500 HV.
• Termiska spraybeläggningar och flerskiktssystem — Vakuum epoxiimpregnering före montering för att fylla beläggningens porositet och förhindra utdragning → DAP eller mineralfylld montering → lågtrycksslipning för att minimera beläggningsdelaminering → fin diamantsekvens med reducerad kraft. Kanthållning är det primära kvalitetskriteriet; reliefbildning mellan substrat och beläggning överstiger 0,5 µm gör beläggningstjockleksmätning opålitlig.

Genom att dokumentera hela förberedelsesekvensen – inklusive utrustningsmodell, förbrukningsmaterials märke och kvalitet, applicerad kraft, valshastighet och bearbetningstid – för varje materialtyp kan laboratorier reproducera resultat konsekvent mellan operatörer och över tid, vilket är ett centralt krav för ISO/IEC 17025 ackrediterade materialtestanläggningar.
