Metallografiska skärmaskiner: typer, urval och guide

Vad är a Metallografisk skärmaskin ?

En metallografisk skärmaskin - även kallad en metallografisk skärningsmaskin, metallografisk skärmaskin eller metallografisk skärmaskin - är ett precisionsinstrument som används för att skära upp metall-, keramik-, komposit- eller mineralprover som förberedelse för mikroskopisk undersökning. Det definieroche kravet som skiljer metallografisk sektioneringsutrustning från allmänna metallbearbetningssågar är minimal skada på provets mikrostruktur vid och intill skärytan : ingen värmepåverkad zon, ingen mekanisk deformation, ingen smetning av mjuka faser och ingen sprickbildning av spröda faser.

Metallografisk provberedning börjar med sektionering. Allt som följer - montering, slipning, polering, etsning och mikroskopisk undersökning - beror helt och hållet på kvaliteten på det första snittet. En sektion producerad med överdriven värme eller tryck introducerar artefakter som inte går att skilja från äkta materialdefekter under mikroskopet, vilket ogiltigförklarar analysen. Att välja och använda rätt metallografisk skärutrustning för varje materialklass är därför grundförmågan vid beredning av laboratorieprov.

Marknadssegmenten för metallografiska skärmaskiner är två huvudsakliga instrumenttyper — abrasiva skärmaskiner and precisionssågar med låg hastighet — var och en optimerad för olika materialkategorier och kvalitetskrav. Att förstå kapaciteten och begränsningarna för varje typ är avgörande för alla laboratorier som specificerar metallprovberedningsutrustning.

Typer av metallografisk sektioneringsutrustning

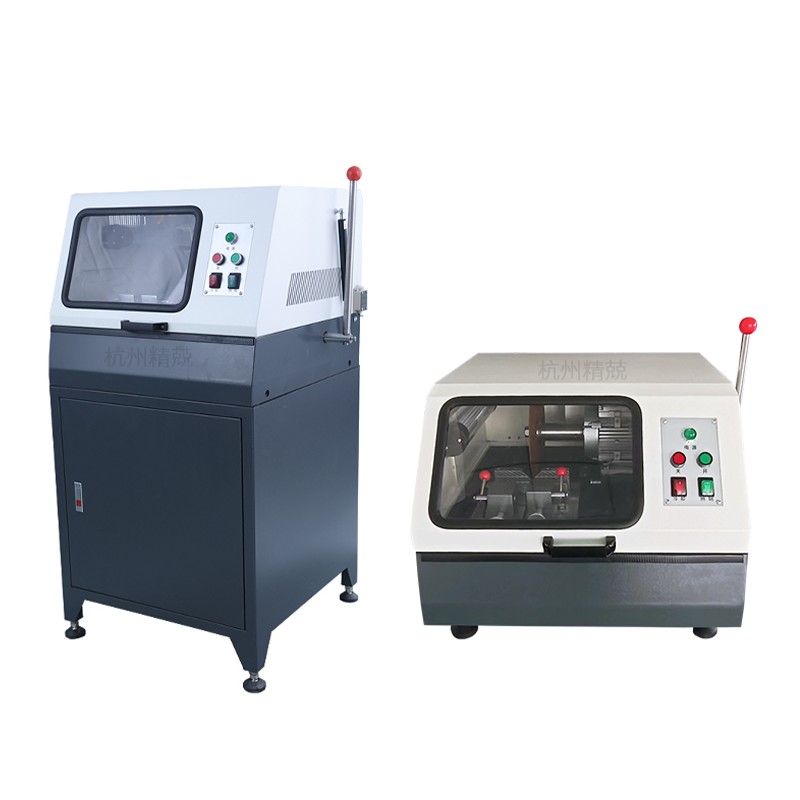

Metallografisk slipmaskin (kapmaskin)

Den metallografiska slipsågen - även känd som en metallografisk kapsåg, metallurgisk kaputrustning eller provförberedande skärsåg - använder en tunn, roterande slipskiva för att skära upp prover genom att slipa istället för att såga. Hjulet är en bunden slipskiva (aluminiumoxid för järnhaltiga material, kiselkarbid för icke-järn och keramik) som tar bort material genom nötning längs skärplanet. Hjuldiametrar varierar vanligtvis från 150 mm till 400 mm, och spindelhastigheter från 2 000 till 5 000 rpm beroende på maskinstorlek och material.

Den kritiska variabeln i drift med slipmaskin är värmegenerering vid skärgränssnittet . Slipande sektionering genererar i sig friktionsvärme; om den inte kontrolleras, höjer denna värme provets temperatur över fastransformations- eller anlöpningströskelvärden – vilket förändrar själva mikrostrukturen som snittet är avsett att exponera för analys. Moderna metallografiska snittmaskiner åtgärdar detta genom översvämningskylsystem som levererar skärvätska direkt till gränssnittet mellan hjul och preparat under hela skärningen, och håller provets temperatur under 50–60°C även vid långa snitt genom täta legerade stål.

Metallografiska slipverktyg delar sig ytterligare genom sin matningsmekanism:

• Manuella kapmaskiner: Operatören applicerar matningskraft för hand genom en svängarm. Lämplig för material med mjuk till medelhårdhet och måttlig genomströmning. Lägre kapitalkostnad, men matningskraftens konsekvens beror på operatörens skicklighet.
• Automatiska skärmaskiner: Matningskraften appliceras av ett motoriserat ställdon (elektromekaniskt eller pneumatiskt) med programmerbar matningshastighet och kraftparametrar. Automatiska snittningsmaskiner levererar mer konsekvent skärkvalitet, möjliggör obevakad drift för batchsektionering och är nödvändiga för hårda, spröda eller högvärdiga prover där inkonsekvent matning skulle orsaka hjulbelastning eller provbrott.

Metallografisk låghastighetssåg (precisionssnittningsmaskin)

Den metallografiska låghastighetssågen – även kallad precisionssnittningsmaskin, metallografisk snittsåg eller metallografisk provberedningsmaskin för ömtåliga prover – arbetar med dramatiskt lägre hjulhastigheter (100–500 rpm) med ett diamantskiva istället för ett slipskiva. Kombinationen av långsam skärhastighet och det extremt tunna skäret på ett diamantblad ( 0,1–0,5 mm mot 0,5–1,5 mm för slipskivor ) genererar försumbar värme och praktiskt taget ingen mekanisk deformation i provet.

Låghastighetssågen applicerar belastning genom en dödvikts- eller fjäderbelastad matningsmekanism snarare än motordrivna ställdon, vilket tillåter mycket lätta, kontrollerade krafter som bevarar även de mest ömtåliga mikrostrukturella egenskaperna. Detta gör det till det valda instrumentet för:

• Elektroniska komponenter och kretskort — tunna lödfogar, intermetalliska skikt och kopparspår kräver skadefri sektionering för att undersöka tvärsnitt utan att smeta eller spricka
• Spröda och porösa material — keramik, termiska sprutbeläggningar, sintrade karbider och geologiska prover som skulle spricka under krafterna från slipande sektionering
• Biologiska och mineralogiska exemplar — Ben, tandemalj, mineralsektioner för petrografi och liknande heterogena material
• Tunna sektioner för TEM-provberedning — där startsnittet måste göras så nära målområdet som möjligt med minsta möjliga underjordiska skada
• Mjuka metaller och beläggningar — guld-, indium-, tenn- och mjuklodslegeringar som smetar katastrofalt under nötande hjulförhållanden

Avvägningen för denna precision är genomströmning: en låghastighetssåg kan ta 15–60 minuter för att slutföra ett snitt som en slipande fräs skulle avsluta på under två minuter. För högvärdiga eller oersättliga exemplar är denna tidskostnad helt berättigad; för rutinmässig stålstångssektionering i produktionskvalitetskontroll är det inte.

Skärhjul och knivar: Hjärtat i metallografisk skärutrustning

Val av hjul och blad är det mest kritiska beslutet om förbrukningsmaterial vid metallografisk snittning. Ett felaktigt hjul för materialet som skärs ger överdriven värme, snabbt hjulslitage och dålig skärkvalitet oavsett maskinkvalitet. Rätt hjul för materialet ger en ren, sval, artefaktfri sektion med acceptabel hjullivslängd och skärhastighet.

Slipande kapskivor

Slipskivor specificeras efter slipmedelstyp, bindningshårdhet och struktur (porositet). De allmänna urvalsreglerna är:

• Aluminiumoxid (Al₂O₃) hjul — för järnhaltiga material: kolstål, legerat stål, rostfritt stål, verktygsstål och gjutjärn. Aluminiumoxid är hårdare än järn och ger effektiv skärning utan överdrivet hjulslitage i dessa material.
• Silikonkarbid (SiC) hjul — för icke-järnhaltiga material (aluminium, koppar, mässing, brons, titan, magnesiumlegeringar), keramik och eldfasta material. Kiselkarbid är skarpare och skär med mindre värmeutveckling i mjukare, mer termiskt känsliga icke-järnlegeringar.
• Bindningshårdhet: Mjukbundna hjul (beteckning B eller C i de flesta system) används för hårda material — bindningen släpper ut slitna slipkorn snabbt, exponerar fräscha skäreggar och förhindrar att hjulen blir glaserade. Hårdbundna hjul (kvalitet E–H) används för mjuka material — den starkare bindningen behåller slipkornen längre, vilket förhindrar att hjulet slits för snabbt i material med låg motståndskraft.
• Förstärkt vs. icke-förstärkt: Laboratoriemetallografiska kapskivor är glasfiberförstärkta för säkerhet vid snittmaskiners höga rotationshastigheter. Oförstärkta hjul får aldrig användas på motordriven skärutrustning.

Diamantskivor för låghastighetssågar

Diamantskivor för precisionssnittningsmaskiner specificeras av diamantkoncentration, bindningstyp (metallbindning, hartsbindning) och bladtjocklek. Högre diamantkoncentration ger längre bladlivslängd till högre kostnad; hartsbondblad är mer aggressiva och snabbare skärning; metallbindningsblad är mer hållbara och bättre lämpade för hårda, täta material som hårdmetall och avancerad keramik. Valet av bladtjocklek styr skärbredden och materialförlusten - för högvärdiga prover eller när exakt placering krävs, minimerar tunnare blad materialet som tas bort vid varje skärning.

Viktiga specifikationer vid val av metallografiska snittmaskiner

Specificering av metallprovberedningsutrustning kräver att maskinens prestandaparametrar matchas med provstorlekar, materialtyper, genomströmningskrav och kvalitetsstandarder för laboratoriet. Följande parametrar är de viktigaste utvärderingskriterierna:

Maximal provstorlek och fastspänningskapacitet

Provskruvstycket eller fastspänningssystemet definierar det maximala tvärsnittet som kan hållas säkert för skärning. Laboratoriemetallografiska slipskärare rymmer vanligtvis provtvärsnitt från några millimeter upp till 60–80 mm diameter för bänkmodeller och upp till 150 mm eller större för golvstående sektioneringsutrustning i produktionsskala. Klämsystemet måste hålla preparatet stelt utan att tillåta någon rörelse under skärningen - varje sidorörelse av preparatet medan hjulet är i kontakt ger en krökt skäryta och kan skada slipskivan katastrofalt.

Hjul eller bladhastighet och variabel hastighetskontroll

Slipmaskiner arbetar vanligtvis med fasta spindelhastigheter i intervallet 2 800–3 500 RPM för standardhjuldiametrar. Variabel hastighetskontroll är fördelaktigt för laboratorier som skär olika materialtyper - lägre hastigheter minskar värmeutvecklingen i termiskt känsliga icke-järnlegeringar, medan maximal hastighet kan krävas för effektiv skärning av stålsektioner med stor diameter. Låghastighetssågar med kontinuerligt variabel hastighet (vanligtvis 1–500 rpm) ger maximal flexibilitet för att anpassa skärparametrar till varje material och bladspecifikation.

Feed Force Control and Automation

Automatiska metallografiska snittmaskiner styr matningskraften genom servomotorer eller pneumatiska ställdonssystem, med användarprogrammerbar kraft och matningshastighetsinställningar. Tvångsstyrd matning — där maskinen bibehåller konstant kontaktkraft oavsett materialmotstånd — är överlägsen hastighetskontrollerad matning för heterogena prover (t.ex. kompositer eller svetsprover som korsar flera materialzoner), eftersom den anpassar sig automatiskt till lokal materialhårdhet och förhindrar hjulöverbelastning i hårda faser. De bästa automatiska metallurgiska provberedningsmaskinerna kombinerar programmerbara kraftprofiler med mjukstarts- och snittavslutning för att minimera hjulslitage och provskador under hela skärcykeln.

Design av kylvätskesystem

Kylmedelsleveransen bestämmer direkt provets temperatur under slipning. Effektiva kylvätskesystem på metallografisk avstängningsutrustning levererar 3–10 liter per minut av skärvätska genom munstycken placerade på båda sidor av hjulet vid skärgränssnittet, vilket säkerställer att hela skärningsområdet är översvämmat genom hela skäret. Återcirkulerande kylvätskesystem med sedimenteringstankar och filtrering förlänger kylvätskans livslängd och förhindrar ansamling av spån i skärzonen. För laboratorier som är oroade över kylvätskekontamination av prover (viktigt för efterföljande kemisk analys), är kylvätskesystem med rent vatten eller torr sektionering med speciellt formulerade lågvärmehjul alternativ.

Vibration och styvhet

Maskinstyvhet — motståndet hos ramen, spindeln och klämsystemet mot avböjning under skärkrafter — påverkar direkt skärytans planhet och parallellitet. Vibrationer under skärning introducerar vågor i snittytan som måste avlägsnas genom ytterligare slipsteg, slöseri med provmaterial och förberedelsetid. Maskinramar av gjutjärn eller svetsade stål, precisionsspindellager med definierade utloppstoleranser och antivibrationsbasfästen kännetecknar metallografisk sektioneringsutrustning av hög kvalitet. Publicerade spindelloppsspecifikationer för ≤0,01 mm TIR särskilja precisionsinstrument från produktionsklassade skärmaskiner.

Bästa metoder för metallografisk provskärning: Undvik vanliga fel

Även med rätt maskin- och hjulval, introducerar dålig drift praxis artefakter som äventyrar metallografisk analys. Följande metoder återspeglar ackumulerad laboratorieerfarenhet från metallurgisk provberedning:

• Torrkapa aldrig med slipskivor. En enda torr skärning - även en kort sådan - kan höja yttemperaturen över 200°C i stål, vilket orsakar härdning av martensitiska strukturer och introducerar ett vitt etsskikt som kan detekteras under optisk mikroskopi. Kontrollera alltid kylvätskeflödet innan skärningen påbörjas.
• Montera ömtåliga eller porösa prover innan sektionering. Termiska spraybeläggningar, skummaterial och porösa sintrade presskroppar bör vakuumimpregneras med epoxiharts före sektionering för att förhindra utdragning och kollaps av porer under skärning. Hartset stödjer mikrostrukturen genom alla efterföljande beredningssteg.
• Tillåt tillräckligt avstånd från intressanta funktioner. Själva snittytan innehåller en viss grad av skada - även med bästa snittningspraxis. Skär minst 1–2 mm bort från en kritisk egenskap (svetssmältningslinje, beläggningsgränssnitt, sprickspets) och ta bort det skadade lagret genom slipning innan detaljen exponeras för undersökning.
• Använd lämplig matningskraft för materialet. Överdriven matningskraft vid slipande sektionering - särskilt i hårda, spröda material - orsakar hjulavböjning, krökta snitt och termiska spikar. Börja med den minsta kraften som ger stadiga skärframsteg och öka endast om hjulglaset (bortfall av skärverkan) observeras.
• Klä på slipskivor regelbundet. En glaserad eller laddad slipskiva skär långsamt, genererar överskottsvärme och kan spricka vid ökad matningskraft. Klä hjulet med en enpunkts diamantkommod eller dressingstick vid de första tecknen på minskad skäreffektivitet.
• Anteckna sektioneringsparametrar för varje prov. I felanalys- och forskningssammanhang skapar dokumentation av maskintyp, hjulspecifikation, kylvätsketyp, matningskraft och skärlängd för varje prov ett granskningsspår som gör att alla sektioneringsartefakter kan identifieras och särskiljas från äkta materialdefekter under rapporteringsfasen.

Metallografisk skärutrustning i sammanhang: hela arbetsflödet för provförberedelser

Metallografisk sektioneringsutrustning är det första steget i en definierad förberedelsesekvens. Att förstå var sektionering passar inom det bredare arbetsflödet klargör varför skärkvaliteten har så oproportionerligt stor inverkan på slutliga analysresultat.

1. Sektionering — Metallografisk kapmaskin eller låghastighetssåg producerar den första delen. Skärkvaliteten avgör hur mycket material som måste tas bort vid efterföljande slipning för att nå en oskadad yta.
2. Montering — Sektionen är inkapslad i värmehärdande eller kallhärdande harts (epoxi, fenol, akryl) för att skapa en standardiserad, hanterbar puck för efterföljande steg och för att stödja provets kanter och ömtåliga egenskaper under polering.
3. Slipning — Successiva genomgångar på slippapper (SiC eller diamantbundna) med minskande kornstorlek avlägsnar det skadade lagret från sektionering och skapar en plan, plan yta. Slipdjupet som krävs är direkt proportionellt mot snittskadornas svårighetsgrad — snittning av hög kvalitet minskar sliptiden med 30–50 % jämfört med dåligt kontrollerad snittning.
4. Polering — Diamantsuspension eller kolloidal silikapolering på tyglappar tar bort kvarvarande sliprepor för att ge en spegelfinish fri från deformation. Slutlig ytråhet på polerade metallografiska prover är vanligtvis Ra <0,01 µm.
5. Etsning — Kemisk eller elektrolytisk etsning avslöjar korngränser, fasgränser och mikrostrukturella egenskaper genom att selektivt angripa olika faser och orienteringar. Det vanligaste etsmedlet för kol och låglegerade stål är 2–4 % Nital (salpetersyra i etanol); austenitiska rostfria stål använder Kallings reagens eller elektrolytisk etsning i oxalsyra.
6. Examination — Optisk mikroskopi, svepelektronmikroskopi (SEM), elektron-återspridningsdiffraktion (EBSD), energidispersiv röntgenspektroskopi (EDS) och hårdhetstestning utförs på den preparerade ytan för att karakterisera materialets mikrostruktur, fassammansättning, kornstorlek, inneslutningsinnehåll, beläggningstjocklek och defektmorfologi.

Investeringen i högkvalitativ metallografisk skärutrustning och korrekt val av hjul ger kompounderingsavkastning för varje efterföljande beredningssteg – vilket minskar sliptiden, bevarar provets geometri, skyddar ömtåliga egenskaper och säkerställer att mikrostrukturen som observeras under mikroskopet är den verkliga materialmikrostrukturen, inte en beredningsartefakt.
